5D 数字功放
产品描述
5D 是一款 D 类功放，该型号能够在四个通道中灵活分配功率。采用数字信号处理(DSP)融入适用于 E-系列、xS-系列、xC-系列和 T-系列小型音响的配置，以及均衡和延迟功能。提供线性设置，可将功放作为线性安装功放使用。
该款功放拥有 111 dB 的动态范围（Dante 输入，未加权），可用于驱动特定系列的 d&b 音响，同时提供全面的管理和保护功能。
功率共享计算器
可使用 5D 功率共享计算器，快速、便捷地确定某个模拟配置是否属于 5D 以及音响的性能限制范围之内。每个通道驱动的最大音箱数量取决于它们的标称阻抗。

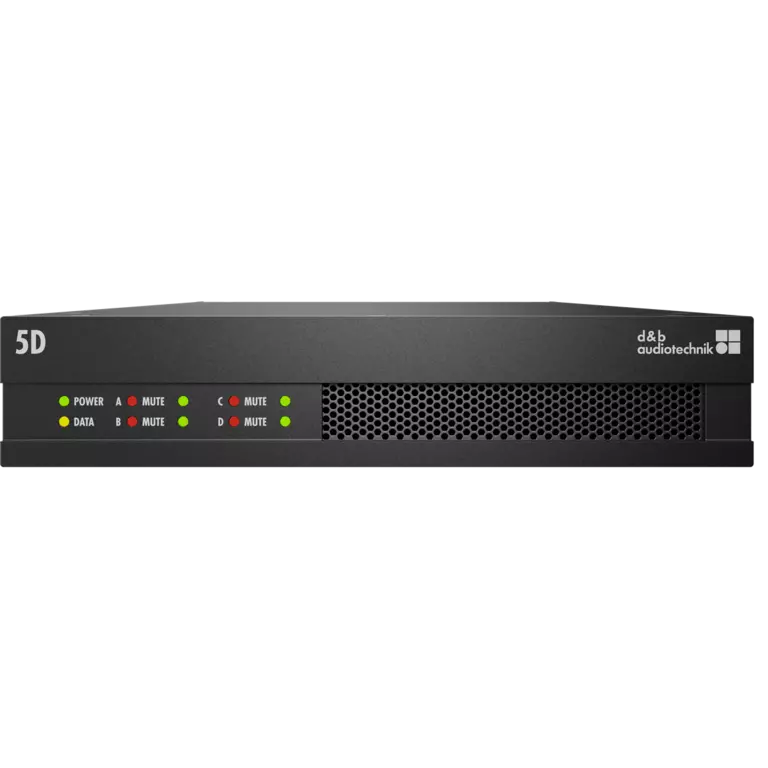

该款功放产品的用户界面包括功率、数据 LED 灯以及关于各通道信号、增益衰减、超载和静音状态的信息。
DSP 处理
强大的信号处理进一步提升了板载功能的功能级别。 其中包括一系列特定于音响的滤波器功能，以及便于系统调谐的用户可定义 8 段 EQ。延迟功能最长可延迟 300 毫秒。功放的 DSP 单元的固定延迟是 1.1 毫秒。
输入路由
该款功放支持多达 8 个输入通道，并通过 Euroblock 接头提供 4 个模拟输入，这些接头也可用作输出链路和 4 个 Dante 通道。每个输入通道都可以路由到任何输出通道。
该款功放采用有源功率因数校正(PFC)的宽范围开关模式电源，产生干净的电流消耗，并确保在电源条件不理想的情况下实现稳定、高效的性能。
GPI 和 Fault
提供四个 GPI 插脚作为额外的数字控制线路。提供了一个额外的 FAULT 触点，可远程显示一般设备错误。
使用 d&b ArrayCalc 模拟软件和 R1 远程控制软件实现远程控制和全系统集成。5D 数字功放通过 RJ 45 接头提供两个以太网端口 (1 Gbits/100 Mbits) ，实现 Dante 和 OCA/AES70 协议功能。
数字信号处理
延迟模拟/Dante 输入
1.1 毫秒 / < 3 毫秒
配置
E-系列、xS-系列、xC-系列、T-系列部分音箱；线性设置
频率发生器
粉红噪音或正弦波 10 Hz – 20 kHz
控制器与指示灯
Display
LED 指示灯
接插件
GPI
1 x 6 针 Euroblock 3.5 毫米公插脚
以太网，Dante 输入
2 x RJ 45，1 Gbit / 100 Mbit
输入/链接模拟 (A1-A4)
2 x 6 针 euroblock 公插脚，3.5 毫米
音箱输出A/B/C/D
2 x 4 针 Euroblock 5.08 母插脚
电源接头
IEC
FAULT
1 x 3 针 Euroblock 3.5 毫米公插脚
数据（带次低频滤波器的线性设置）
每个通道的最大输出功率（THD+N < 0.5%，所有通道驱动）
4 / 8欧姆时CF = 12 dB
4 / 8欧姆时CF = 12 dB
4 x 600 瓦
电源
类型
有源功率因数校正功能的宽范围开关电源(PFC)
电源额定电压
100 - 240 V，50 - 60 Hz
尺寸/重量
尺寸（高 x 宽 x 厚）
1 RU x 9.5" x 435 毫米 /17.1"
重量
4.6 千克
10 lb
10 lb
