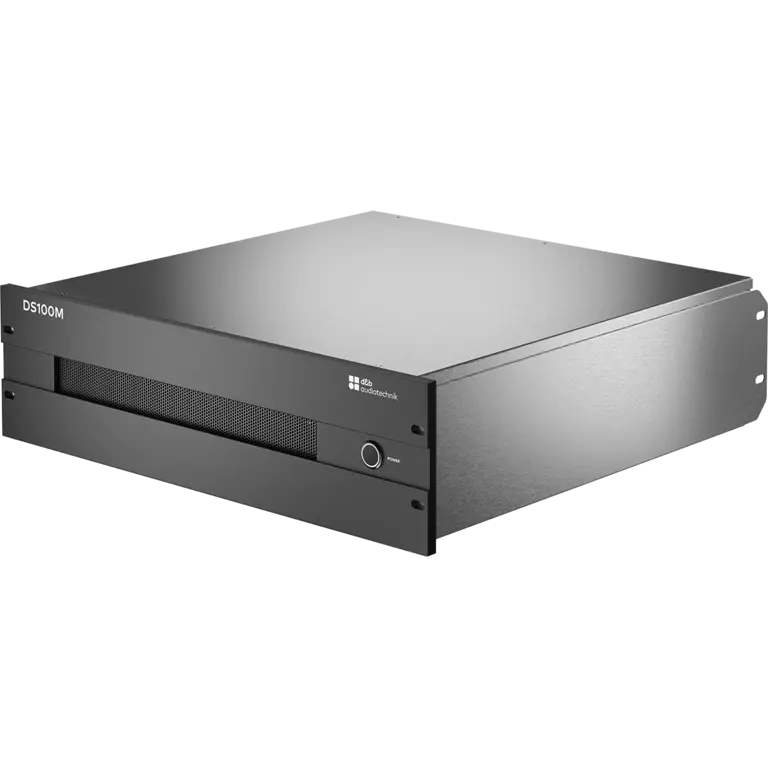

DS100M Signal Engine
DS100M Signal Engine
Plataforma DSP basada en red y habilitada para Milan
- Plataforma DSP para d&b Soundscape
- Matriz de audio con opciones de I/O ampliable y Level y Delay en cada punto de cruce
- Software En-Scene incluido
- I/O para Milan
- Integración de MADI y señal de reloj
- Frecuencia de muestreo I/O: 48/96 kHz
El procesador de señal DS100M es la variante compatible con Milan derivada de DS100 equipado con Dante.
Debido a la arquitectura diferenciada de la tarjeta de procesamiento de audio integrada en la unidad, el DS100M proporciona un conjunto ampliado de funcionalidades. Entre ellas se incluyen entradas para MADI, y tanto entradas como salidas para señal de reloj.
Descripción del producto

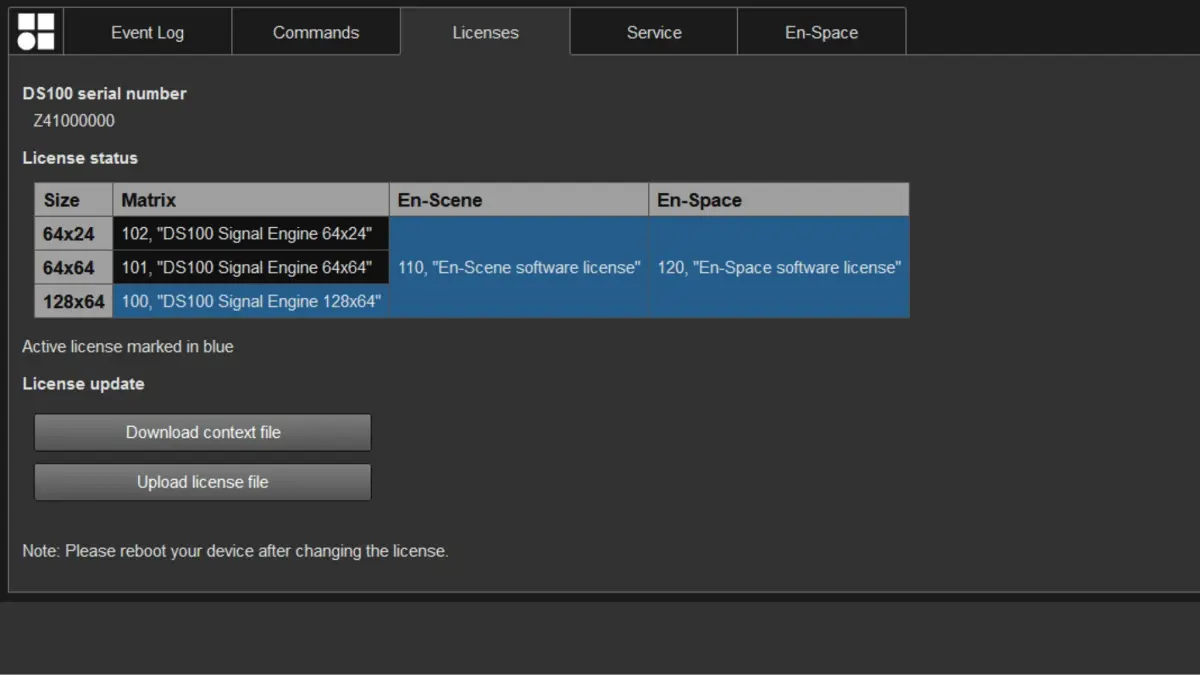

El procesador de señal DS100M Signal Engine incluye una matriz de audio con opciones de I/O ampliables:
| Tamaño | Entradas | Salidas |
|---|---|---|
| Pequeño (S) | 64 | 24 |
| Grande (L) | 64 | 64 |
| Extragrande (XL) | 128 | 64 |
El procesador de señal DS100M Signal Engine se integra en el concepto operativo del software de Control remoto R1 de d&b. Esta integración también incluye la agrupación de parámetros en vistas Remote y guardar las escenas en instantáneas.
Las funciones avanzadas de ArrayCalc y R1 simplifican la integración de esas funciones de la matriz en las configuraciones de los altavoces d&b. Además, todas las funciones de matriz se pueden controlar mediante el protocolo OSC, es decir, pueden controlarse remotamente y automatizarse mediante ese protocolo de código abierto estandarizado para aplicaciones complejas.
d&b En-Scene.
d&b En-Scene es el módulo de software de Soundscape para la gestión de la señal basada en objetos. Este módulo amplía la función de matriz básica del DS100M con una herramienta de posicionamiento basado en objetos para cada entrada. Además de la posibilidad de posicionar y mover de manera independiente hasta 64 objetos de sonido, se proporciona un control basado en algoritmo de hasta 64 altavoces que utiliza las posiciones de altavoz y su asignación a grupos de funciones. Cada posición de altavoz necesita una salida en la matriz. Las posiciones de altavoz que se utilizan para En-Scene pueden utilizarse con la matriz estática al mismo tiempo. Todo esto puede configurarse y controlarse a través de ArrayCalc y R1 en el flujo de trabajo d&b Workflow.
En-Scene puede controlarse también a través de OSC. Esta compatibilidad permite la integración del posicionamiento basado en objetos mediante los plug-ins adecuados en el software de audio y los controles del espectáculo o directamente en las mesas de mezclas. Si En-Scene se instala en el DS100M, el usuario puede seleccionar libremente cuáles de los 64 canales de entrada del DS100M trabajarán basados en objetos y cuáles se utilizarán para las funciones de matriz estática. En un DS100M pueden utilizarse ambos modos de funcionamiento simultáneamente.
d&b En-Space.
d&b En-Space es el módulo de software de Soundscape que mejora o crea un entorno acústico, en interiores o al aire libre, basándose en la convolución de señales de audio en un gran número de respuestas de impulso capturadas en espacios de actuaciones célebres por su acústica, desde pequeñas salas para música de cámara a grandes salas de conciertos.
En-Space aplica la exclusiva tecnología de emulación de zona de límites. La respuesta de la sala utiliza un conjunto de 144 respuestas de la zona de límites para 64 posiciones distribuidas a lo largo de la circunferencia y el borde del escenario del recinto. Las respuestas muestreadas se toman desde mediciones límite en las paredes, que es exactamente la ubicación desde la que las fuentes de altavoz de En-Space posteriormente las reproducirán.
En-Space es una tecnología en línea, lo que significa que genera o amplía el entorno acústico sin utilizar bucles de feedback de micrófono. Puede ajustarse y controlarse rápidamente, y permite que sea una realidad acceder a algunos de los espacios de actuaciones más célebres del mundo en situaciones de instalación permanente o móvil.
d&b En-Bridge.
En-Bridge es un software independiente disponible para Windows y MacOS que simplifica la interoperabilidad entre el procesador de señal DS100M Signal Engine y los sistemas de alta calidad de terceros.
En-Bridge permite que los sistemas de seguimiento BlackTrax se utilicen para el posicionamiento automático de objetos en un sistema d&b Soundscape gracias a la conversión del protocolo RTTrPM de BlackTrax a comandos OSC de DS100M, lo que proporciona una funcionalidad adicional de asignación de objetos.
En-Bridge también puede utilizarse con las mesas DiGiCo y SSL para proporcionar un flujo de trabajo más consistente para el control de la mesa de Soundscape, lo que incluye compatibilidad con la comunicación bidireccional. La función de tecnología de puente OSC también se puede utilizar para controladoras OSC genéricas, lo que permite que las controladoras conectadas se comuniquen con dos DS100M para utilizar la integración con terceros y el control remoto en configuraciones de DS100M redundantes para Soundscape.
Ganancia de -120 a +24 dB
Delay hasta 500 ms
Polaridad 0° / 180°
Mute On/Off
Ganancia de -120 a +10 dB
Delay On/Off hasta 500 ms
Mute On/Off
Ganancia de -120 a +10 dB
Delay hasta 500 ms
Mute On/Off
Muestreo: 48 / 96 kHz
DIGITAL OUT: Milan™
Muestreo: 48 / 96 kHz
Muestreo: 48 / 96 kHz
DIGITAL OUT: Milan™
Muestreo: 48 / 96 kHz
Muestreo: 48/96 kHz
DIGITAL OUT: Milan™
Muestreo: 48 / 96 kHz
de 32 °F a 122 °F
de -4 °F a 158 °F
LAN 100/1000 Mbps
OCA/AES70, OSC
2 x RJ45 para principal/secundario Milan
2 x USB
3 RU x 19" x 18,93"
