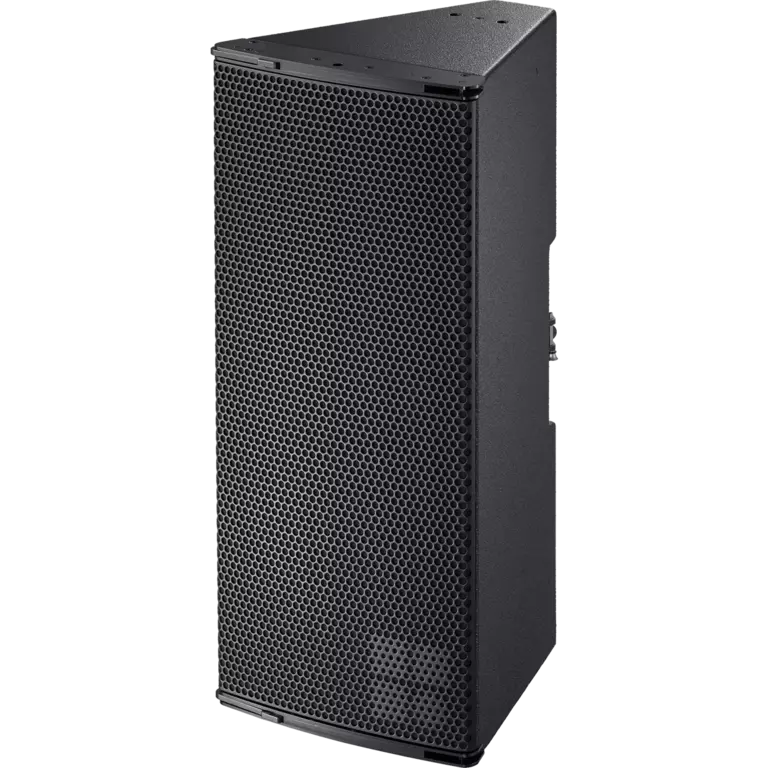

Altavoz ALi90
Altavoz ALi90
Arreglos aumentados
Altavoz de arreglo aumentado de 2 vías y formato medio específico para instalaciones
- Componentes 2 x motores LF de 10"; 1 x motor de compresión de salida de 1,4" con bobina de 3"
- Dispersión 90° x 30°
- SPL máx. 139 dB
- Peso 22 kg / 48,5 lb
Número de artículo Z0733
Descripción del producto
El ALi90 es la variante de instalación del altavoz AL90 de arreglo aumentado para refuerzo de sonido a media escala. Si se utiliza la parte superior de la Estructura de rigging AL, se pueden colgar hasta cuatro módulos de cajas en columnas verticales que producen un patrón de dispersión de directividad constante de 90° en el plano horizontal. El altavoz ALi90 también se puede aplicar como arreglo horizontal de máximo cuatro altavoces mediante el adaptador de rigging AL. El módulo de altavoz ALi90 es un diseño pasivo de 2 vías que aloja dos motores de LF de neodimio de 10" y un motor de compresión de HF de salida de 1,4" con diafragmas de 3" montados en un dispositivo moldeador de onda y una red de crossovers pasivos. Los segmentos de onda resultantes de cada una de las cajas se sumarán coherentemente y sin cancelaciones. Los ángulos entre cajas colindantes se pueden configurar desde 20° hasta 40° en incrementos de 5° que producen una cober‐tura total de 50° a 70° para dos cajas, con una cobertura total máxima de 150° por arreglo. Todos los componentes se organizan simétricamente alrededor del eje central de la caja para producir un patrón de dispersión simétrico. El control de la dispersión horizontal de banda ancha se mantiene hasta aproximadamente 370 Hz. El recinto acústico está hecho de contrachapado con un acabado de pintura negra resistente a impactos. La parte frontal de la caja del altavoz está protegida por una rejilla metálica rígida cubierta por un tejido acústicamente transparente. Se incorporan tres inserciones roscadas M10 en un panel lateral que permiten la fijación segura de un adaptador de rigging específico.
Amplificadores
Los amplificadores siguientes puede utilizarse para accionar el ALi90.
Instalación
con D20/30D
con D40/D80/40D
138 dB
139 dB
1 x 1.4" exit compression driver with 3" coil
Passive crossover network
12.7 x 27.6 x 14"
48.5 lb
1 1 m, campo libre, señal de prueba pico máx. de SPL: ruido rosa con factor de cresta 4, un altavoz alimentado
